Navrácení lanových bubnů v roce 2018 - mysteriózní natahování

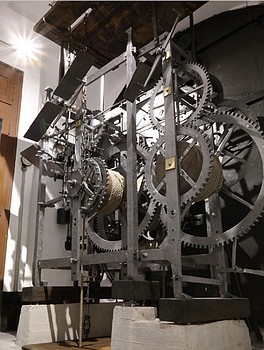

Při obrovském požáru Staroměstské radnice v posledních hodinách války 8. května 1945 byl stroj orloje těžce poškozen. Byl vystaven velkému žáru, pravděpodobně byl zasypán hořícími trámy a prkny z podlahy nad strojem a také hořícími dřevěnými apoštoly. Při opravě poškozeného stroje orloje v letech 1945 – 1948 nebyl obnoven pohon stroje závažími zavěšenými prostřednictvím lan na dřevěných lanových bubnech. Lanové bubny při požáru shořely, ale důvodem byl také záměr odstranit nutnost natahovat orloj dvakrát denně ručně. Proto byla na hřídele stroje orloje namísto lanových bubnů osazena řetězová kola a pod podlahu byl umístěn rozměrný stroj automatického elektrického pohonu, otáčející koly stroje orloje prostřednictvím řetězů.celek

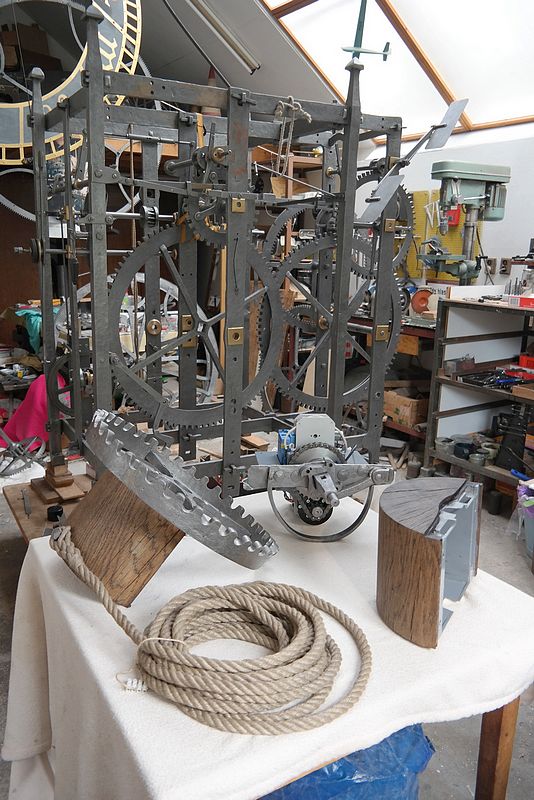

Při restaurování orloje v roce 2018 byl tento novodobý systém pohonu odstraněn. Do stroje orloje byly navráceny dřevěné lanové bubny a kamenná závaží pohonu zavěšená na konopných lanech.

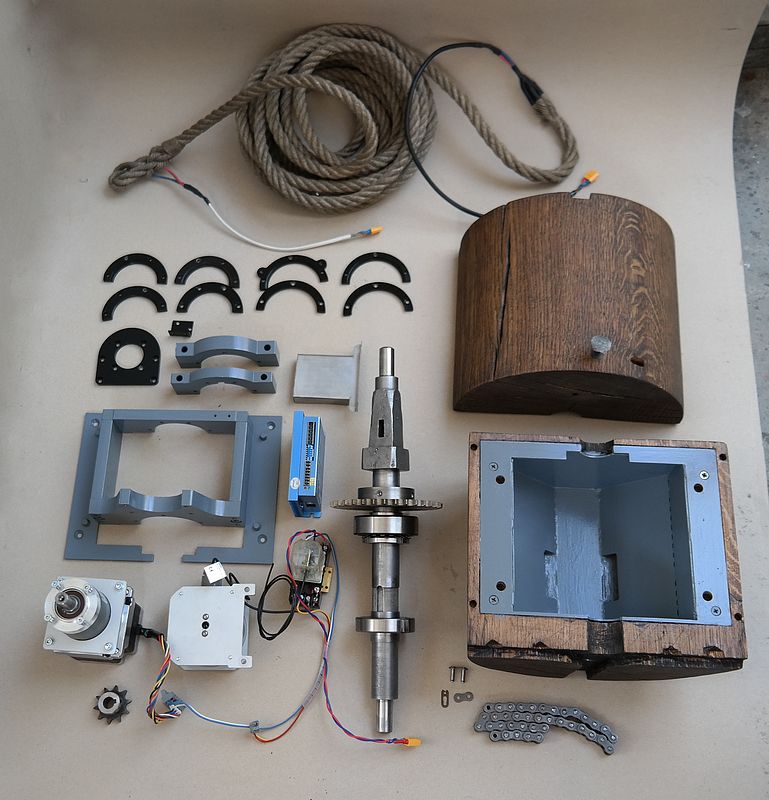

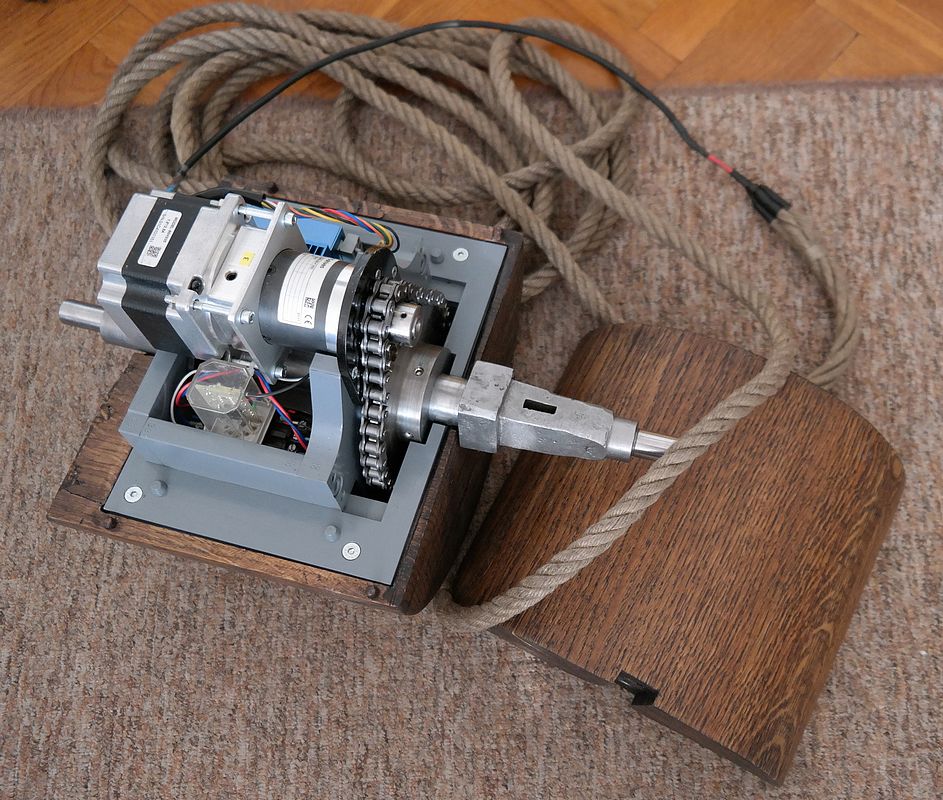

Protože musel být dodržen dosavadní automatický provoz stroje orloje, kdy jsou závaží pohonu zvedána automaticky elektromotory, byly do vnitřku těchto lanových bubnů namontovány elektrické motory s převodovkami a kompletním příslušenstvím, které lanovými bubny podle potřeby vzhledem ke hřídeli stroje otáčejí a automaticky tak závaží pohonu zdvihají. Napájení motorů a příslušenství je provedeno konopným lanem o průměru 14 mm, do jehož čtyř pramenů jsou vpletena čtyři izolovaná ocelová lanka o průměru 1 mm, kterými je vedeno napájení 36V tak, že vždy dvě lanka vedou + pól a dvě – pól.

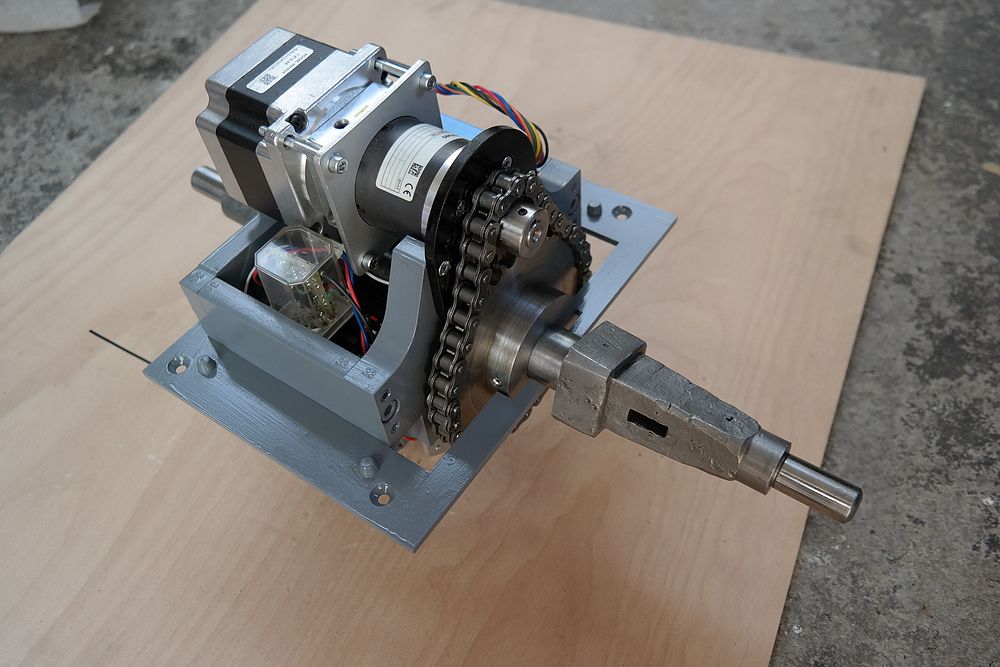

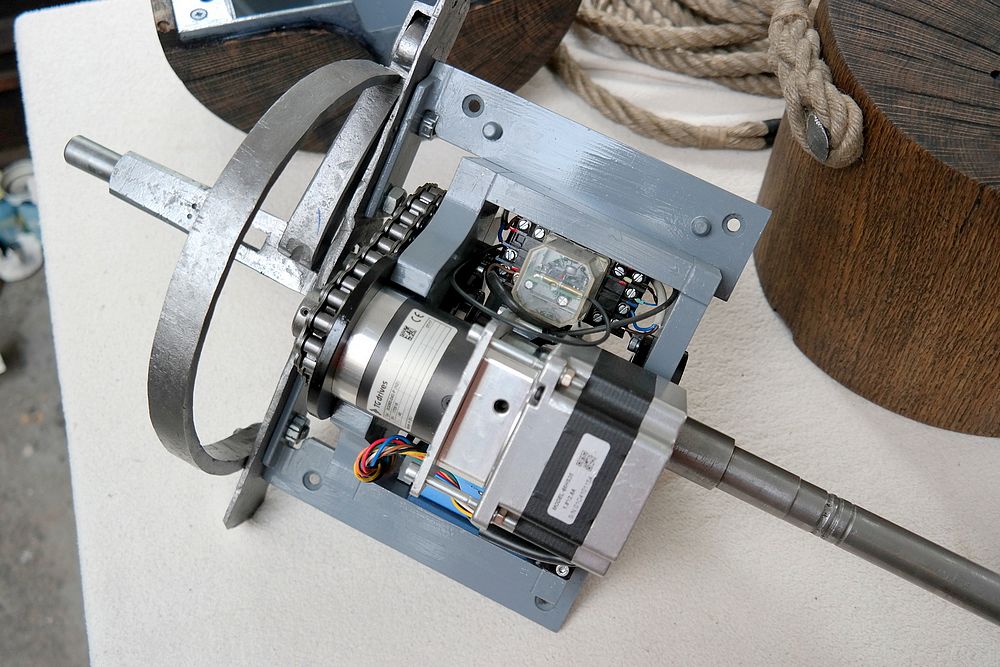

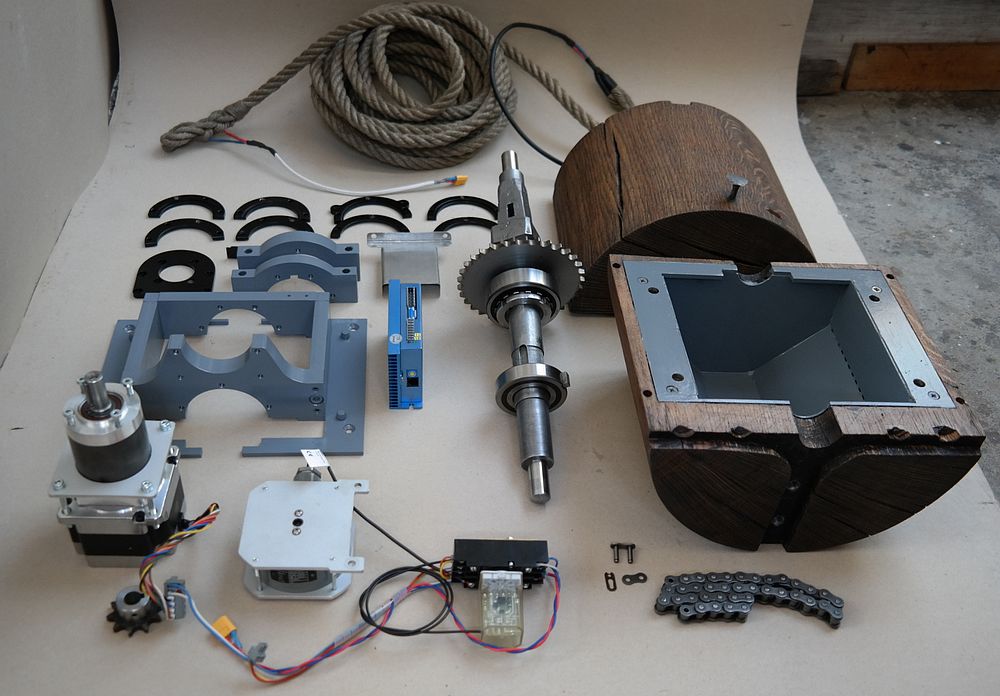

Uvnitř lanového bubnu je gravitační počítadlo otáček s bezkontaktním spínačem, driver (ovladač) krokového motoru a řídící počítač. Ten také signalizuje stav zařízení pomocí dvoubarevné LED, jejíž světlo je vyvedeno světlovodným kabelem na povrch čela bubnu. Motor s převodovkou, elektroniku a gravitační počitadlo otáček dodal Ing. Jaroslav Kavalír (KAVALÍR Prag s.r.o., Průhonice).

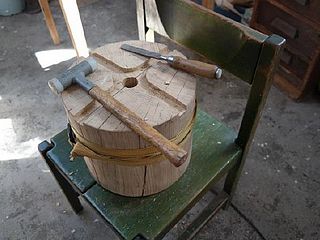

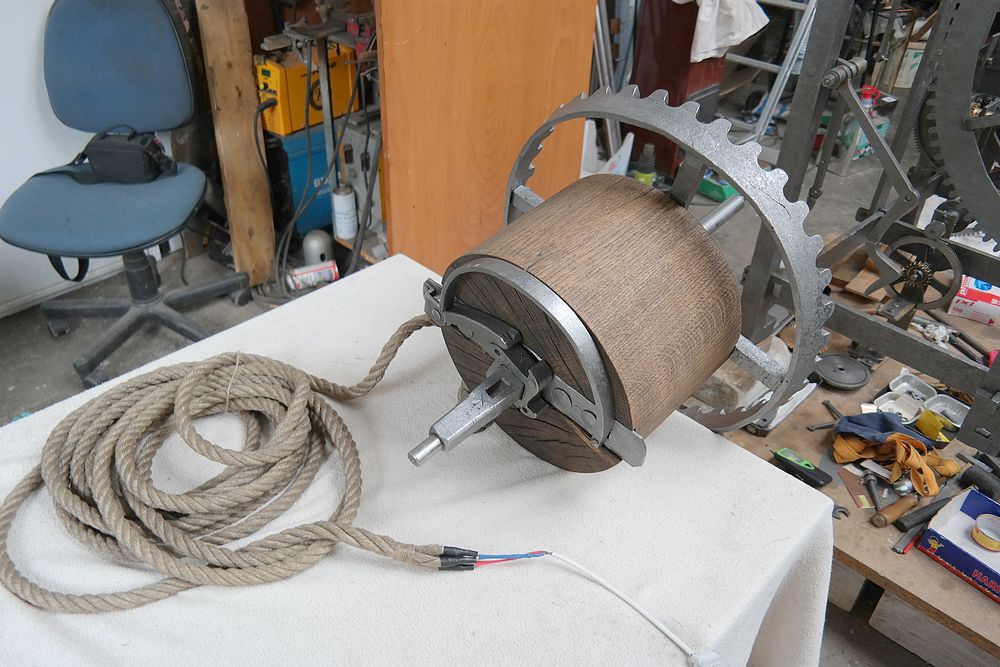

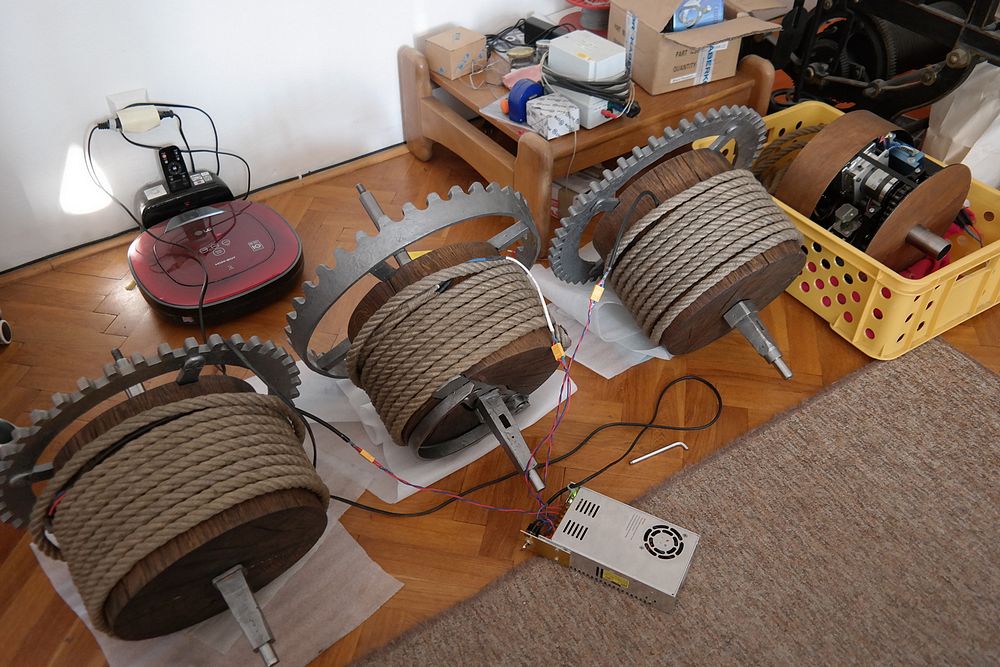

Samonatahovací lanové bubny byly zhotoveny se záměrem vrátit do historického stroje orloje autentický prvek – dřevo, konopná lana a kamenná závaží. Lanové bubny zhotoveny z dubového dřeva, z nelepeného, rostlého masivu. Z dubového dřeva jsou rovněž volné kladky, na kterých jsou zavěšena závaží. Závaží jsou zhotovena z kvalitního pískovce (lom Vyhnánov).

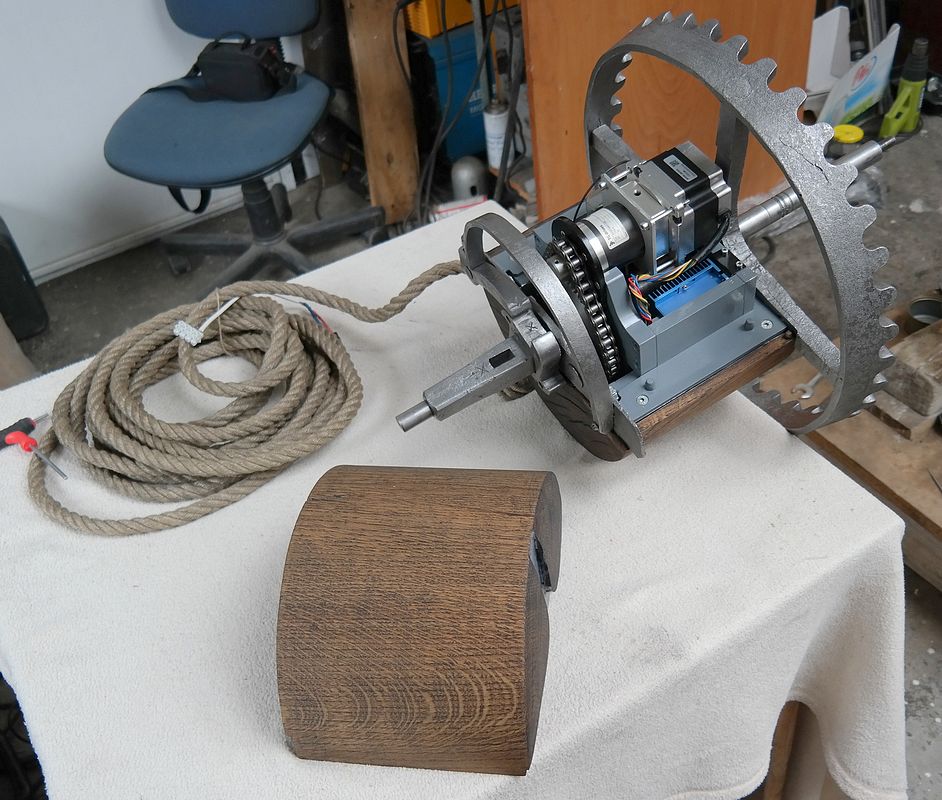

Na dřevěné bubny byla také navrácena ozubená natahovací kola Daniela Skřivana pocházející z období, kdy o orloj pečoval Jan Táborský. Ten o tom ve své knize z roku 1570 píše: „... vnuknutím mistra Václava Medka vymyslil sem kolo heverní i radil sem se o to s Danielem Skřivanem hodinářem, můžli to uděláno a vpraveno býti na nižší hřídel, na níž jest menší vál a on ohledav pověděl, že muž. I dal sem mu to udělati a páni úředníci dali mu za to VII kop míš.“ Tato kola, čelo bubnu jicího stroje s rohatkou a ložisková plotna pastorku natahování jicího stroje byly do stroje navráceny jako zápůjčka z depositáře Muzea hl. m. Prahy ve Stodůlkách.

 Původní řešení

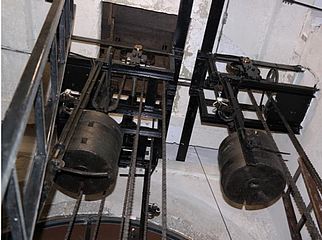

poválečné řešení poválečné řešení

Nové řešení

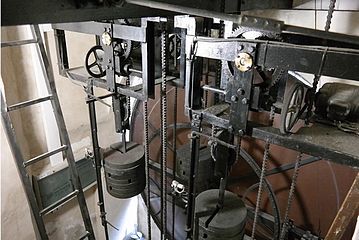

nová závaží  Highslide JS Highslide JS Highslide JS Highslide JS Highslide JS Highslide JS Highslide JS nová závaží

Text, foto: P.Skála
